NOx治理｜某國企餐廚垃圾發電廠六臺卡特彼勒/曼哈姆沼氣發電機組尾氣氮氧化物治理

http://www.jnvt.cn/upload/20231229/171357_23372.jpg

案例屬性

產品概述

關鍵詞：餐廚垃圾發電廠,卡特彼勒發電機,曼哈姆發電機,沼氣發電機組尾氣氮氧化物治理

摘要：某國企餐廚垃圾發電廠有六臺CAT卡特彼勒燃氣發電機組尾氣氮氧化物超標，項目已部分投入運營，排放問題亟待解決。該項目共分為兩期：一期設備為1.2MW卡特彼勒CAT燃氣機組2臺、1.5MW卡特彼勒CAT燃氣機組1臺，廠房布置，已投產，需進行改造；二期設備為1.2MW曼海姆MWM燃氣機組2臺、1.5MW曼海姆MWM燃氣機組1臺，室外集裝箱布置，屬于新建項目。客戶要求供應商提供兩期共6臺套脫硝設備。綠聯凈化積極響應客戶需求，提出“SCR脫硝技術路線”，經雙方反復磋商和現場考察，綠聯凈化的技術方案最終脫穎而出，獲得了客戶的信任和采納。

一、項目簡介

項目名稱：餐廚垃圾發電廠沼氣發電機組尾氣脫硝 ；機組信息：卡特彼勒CAT/曼海姆MWM沼氣發電機組；設備名稱：綠聯凈化L-GETX系列SCR脫硝系統 ；技術方案：SCR脫硝系統；采購數量：6臺套（一期3套+二期3套）；設計單位：綠聯凈化技術（東莞）有限公司

二、項目背景簡介

沼氣發電機組尾氣氮氧化物治理

本項目位于國內某大型國企餐廚垃圾發電廠廠區內，沼氣發電機組尾氣氮氧化物治理。共有兩期：一期設備2臺1200kW卡特彼勒CAT燃氣發電機組、1臺1500kW卡特彼勒CAT燃氣發電機組，廠房布置，已投產，需進行改造；二期設備2臺1200kW曼海姆MWM燃氣發電機組、1臺1500kW曼海姆MWM燃氣發電機組，室外集裝箱布置，屬于新建項目。客戶要求供應方提供6臺機組脫硝設備及整個脫硝系統的安裝。一期兩臺1.2MW機組共用一個隔音罩，一臺1.5MW機組裸機布置于機房。綠聯凈化積極響應客戶需求，依據《大氣污染物綜合排放標準》（DB31/933-2015）、《鍋爐大氣污染物排放標準》（DB31/387-2018）、《重型柴油車污染物排放限值及測量方法（中國第六階段）》（GB17691-2018）。綠聯凈化提出了SCR脫硝技術路線，經雙方反復磋商和現場考察，綠聯凈化的解決方案脫穎而出，最終獲得了客戶的信任和采納。

三、SCR脫硝技術簡介

SCR脫硝簡介

基于本項目的要求和實際排放情況，綠聯凈化確定的技術路線是：SCR脫硝技術（選擇性催化還原法）。SCR脫硝系統通過噴射尿素水溶液作為還原劑，在催化劑的作用下發生化學反應，有效減少燃氣發動機氮氧化合物（NOx）的排放。SCR技術是通過一套控制系統實時監測發動機排放的NOx的濃度，指揮系統中的尿素泵噴射適量的尿素溶液作為還原劑，在SCR的催化劑的作用下使排氣中的氮氧化物NOx還原成對于環境和人體無害的氮氣和水。

選擇性催化還原法（SCR）對柴油機尾氣中NOx進行控制，利用NH3或尿素（通常采用質量比為32.5%的尿素水溶液）作為還原性物質，在O2濃度高出 NOx濃度兩個數量級以上的條件下，在一定的溫度和催化劑作用下，利用NH3將NOx還原為N2和H2O，由于NH3高選擇性地優先還原NOx，而不先與O2反應，故稱之為“選擇性催化還原”。對于多余的NH3在SCR載體末端涂覆一定比例的氨逃逸催化劑（ASC），確保NH3與O2反應生成N2和H2O，避免NH3泄漏造成二次污染。

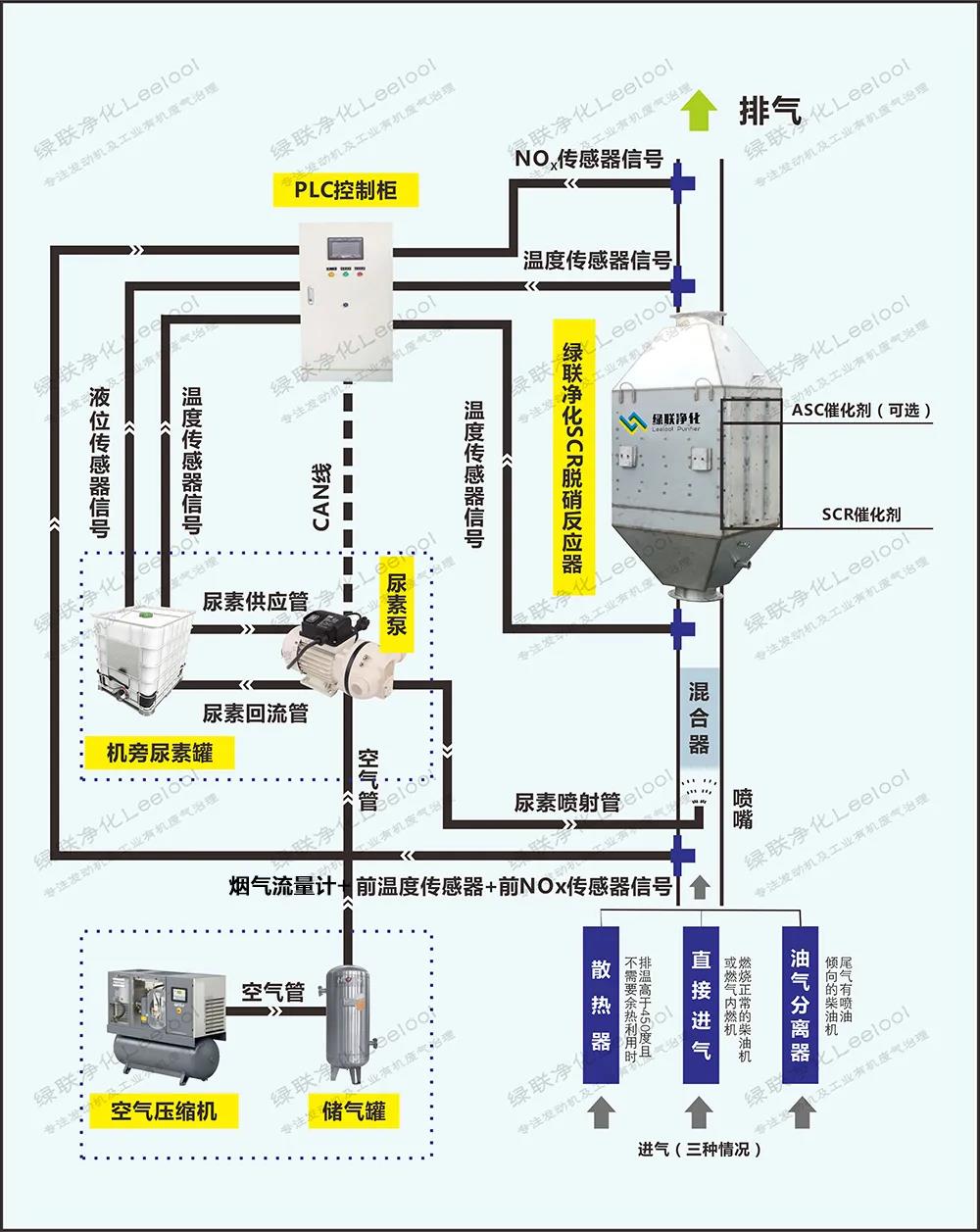

綠聯凈化SCR脫硝系統的工作流程示意圖

綠聯凈化SCR脫硝系統的工作流程

綠聯凈化SCR脫硝系統優勢

沼氣發電機組尾氣氮氧化物超標治理

1. 精準控制：通過與眾多全球知名發動機匹配實踐，高精度傳感器、D家設計的電氣系統與全球D級電氣元件匹配，實施精準協作，確保SCR和ASC系統中NOx和NH3處理效率滿足全球最嚴苛的排放標準。NOx治理效率95%以上。控制系統內置云端通信系統，實時提供治理后污染物排放指標；也可接入電站的DCS系統。

2. 定制開發：綠聯凈化數據庫收集有全球主流大馬力發動機原始排放數據，同時，為顏巴赫Jenbacher、曼海姆MWM、卡特彼勒CAT、安特優mtu、康明斯Cummins、帕金斯Perkins、三菱重工MITSUBISHI、沃爾沃VOLVO、科克GOOGOL等知名發動機累計提供過五十臺以上不同燃料、不同應用場景發動機尾氣中的黑煙、一氧化碳和氮氧化物等污染物治理成功經驗。

3. 技術服務：公司的技術團隊提供全面有力的試驗數據及實際項目運行數據，完整的售前技術支持、售中產品生產跟進、D業點技術人員項目現場調試及培訓、完整的售后服務體系。

4. 性價比高：以綠聯團隊設計、制造、安裝、調試、服務的一座7臺套1.17MW沼氣發電機組項目為例，在運行超過13000余小時的數據反饋來看，尿素消耗量不超過0.006元/kWh，經濟性達到客戶設計預期。

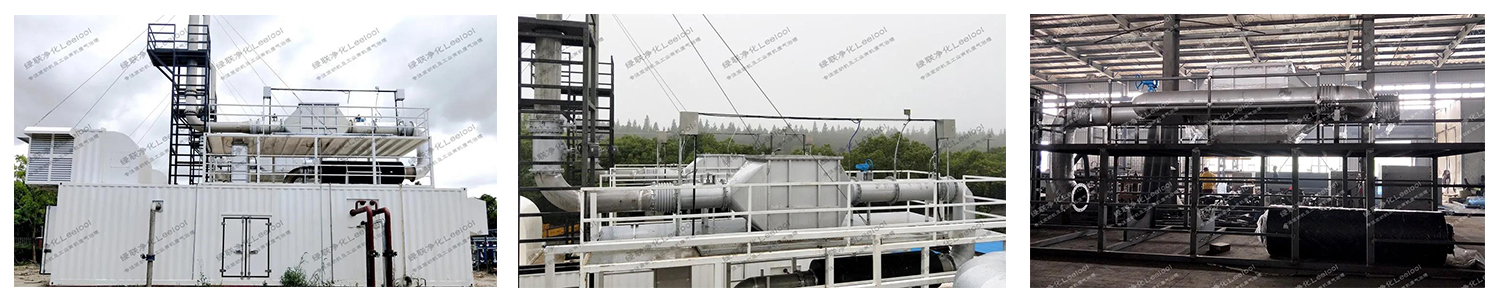

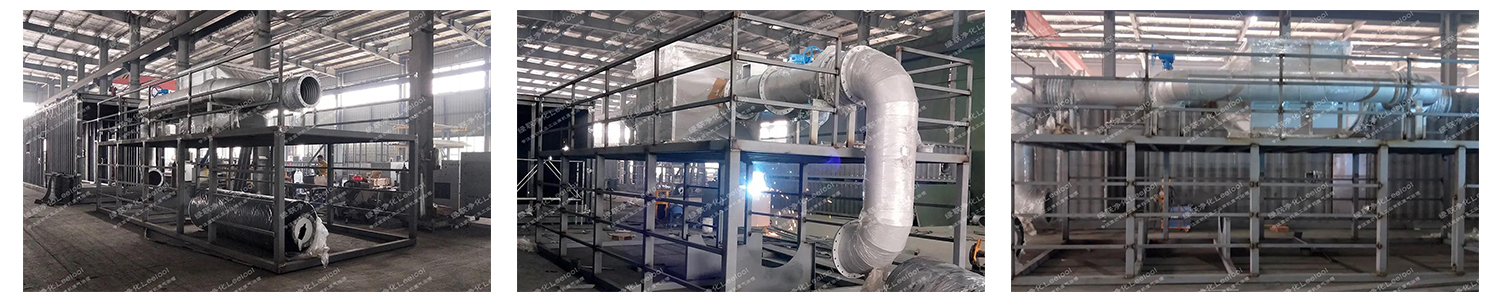

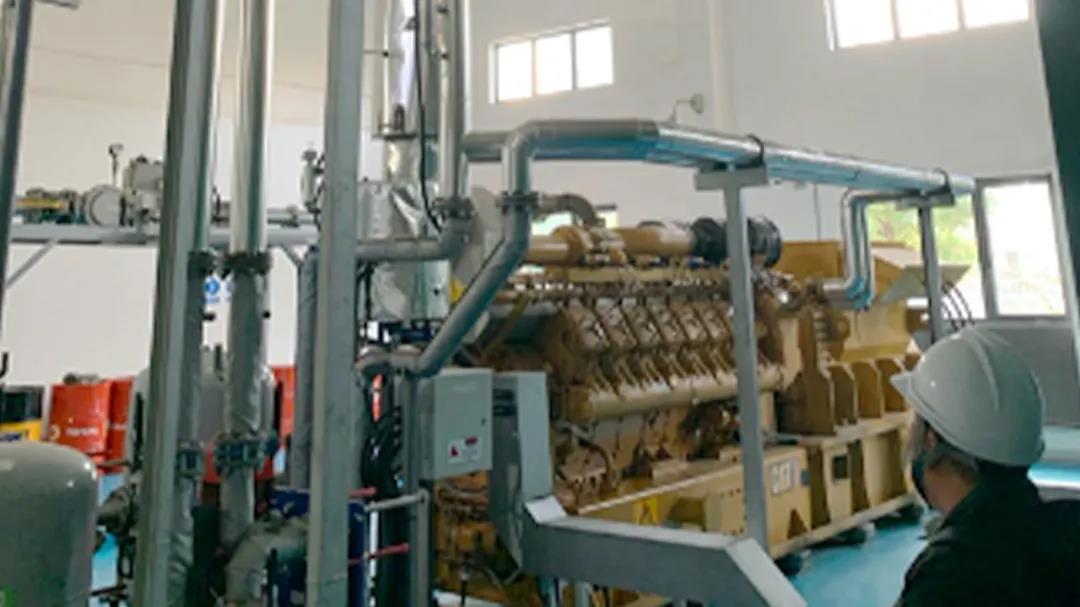

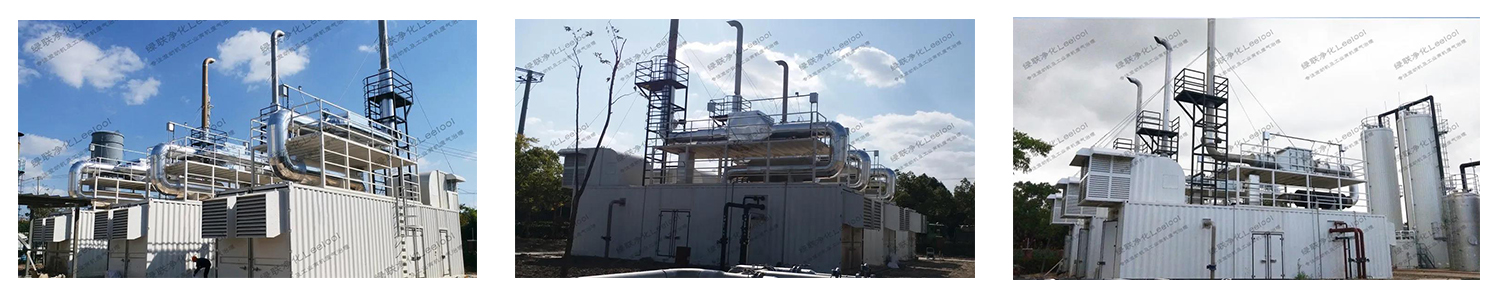

四、項目現場圖片
